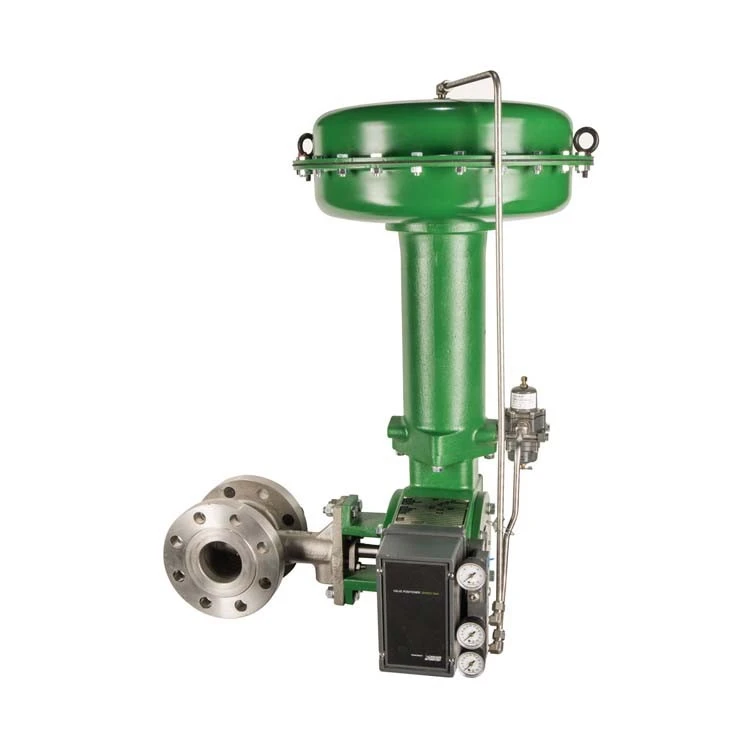

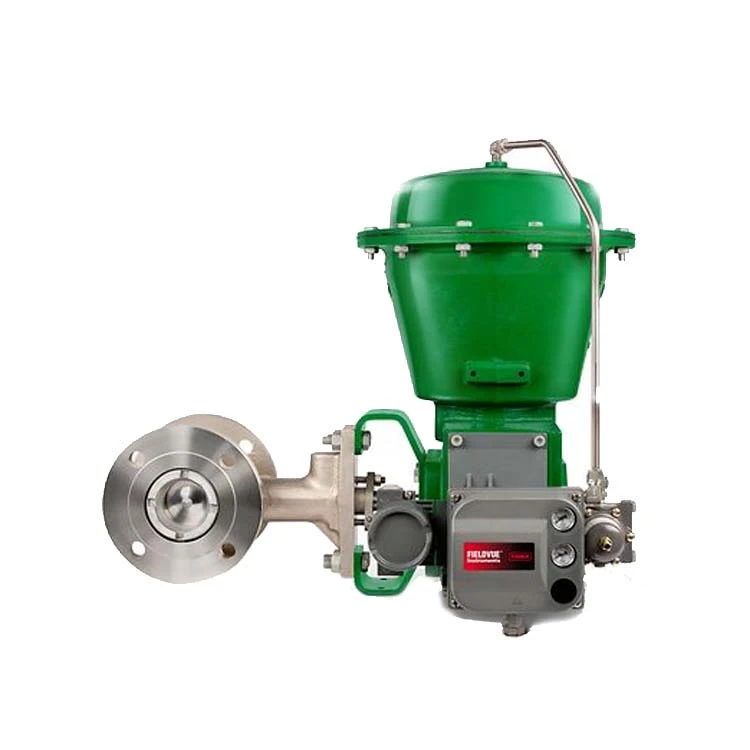

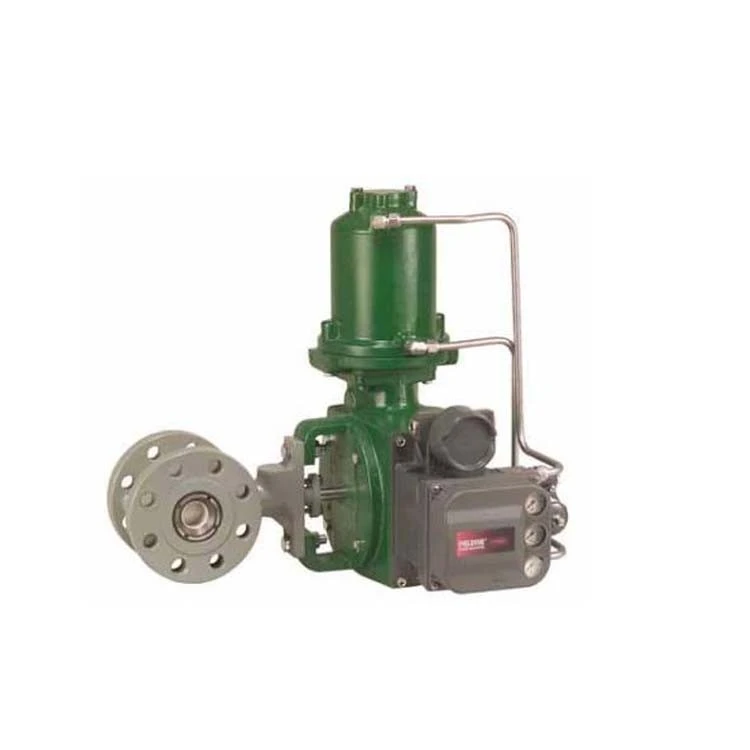

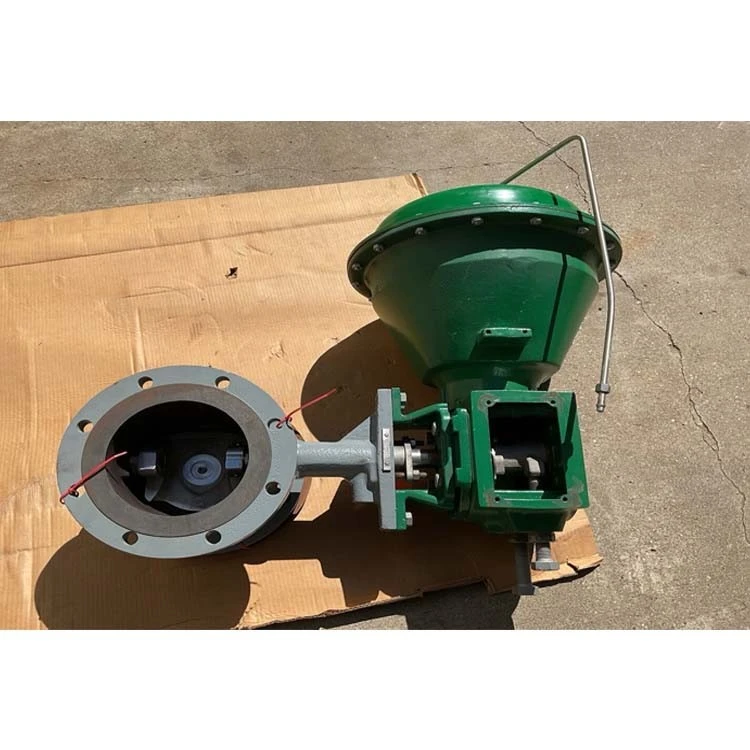

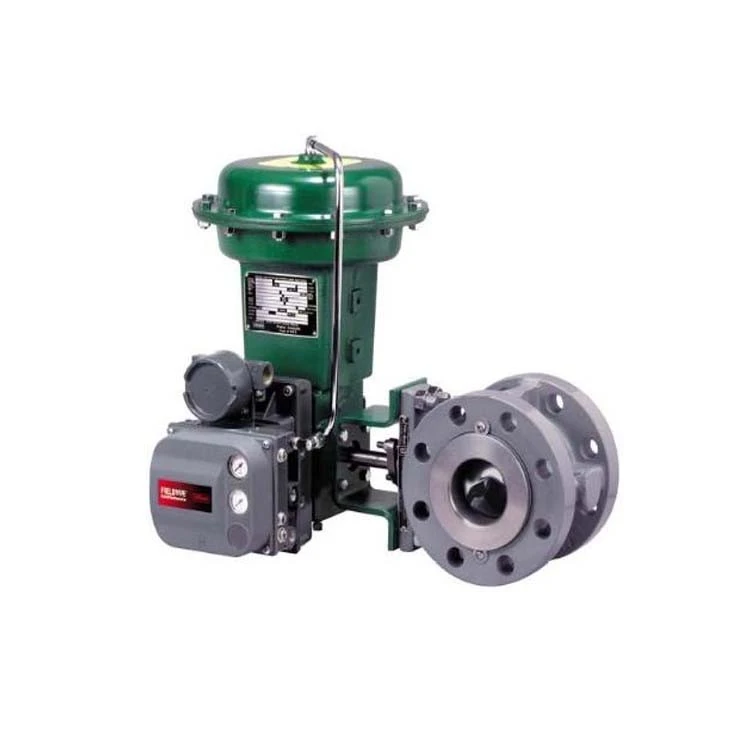

Fisher CV500 편심 플러그 밸브
제품소개
Fisher CV500 편심 플러그 밸브는 중압 및 고압 조건에서 유량 조절 및 차단 제어에 적합한 고성능 편심 회전 제어 밸브로, 석유화학, 발전, 수처리 등 산업 시스템에 적합합니다.
상세한 매개변수
|
사용 가능한 구성 |
가역(1) 금속 시트 링과 스플라인 샤프트가 포함된 플랜지형 밸브 본체 어셈블리 |
|
밸브 본체 크기 |
NPS 3, 4, 6, 8, 10, 12; DN 80, 100, 150, 200, 250, 300으로도 사용 가능 |
|
끝 연결 스타일 |
돌출형-페이스 또는 링-형 조인트 플랜지(ASME B16.5에 따름) EN PN10~PN100 플랜지가 있는 밸브 바디도 제공됩니다. |
|
최대 입구 압력(2) |
해당 ASME 또는 EN 플랜지 등급과 일치 |
|
차단 분류 |
ANSI/FCI 70-2 및 IEC 60534-4에 따른 클래스 IV(전체 이동 시 밸브 용량의 0.01%), 두 흐름 방향 모두에 유효 |
|
흐름특성 |
수정된 균등 비율 |
|
흐름 방향 |
전방(정상) 흐름은 V-노치 볼의 볼록한 측면을 향합니다. 양쪽에서 양방향 흐름이 허용됩니다. |
|
유량계수비(3) |
200:1(사용 가능한 최소 유량 계수에 대한 최대 비율, 범위성이라고도 함) |
|
액추에이터 장착 |
오른쪽-또는 왼쪽-손(밸브의 업스트림 측에서 볼 때). 장착 위치는 작동 조건에 필요한 개방 밸브 위치와 흐름 방향에 따라 달라집니다. 자세한 내용은 설치 섹션을 참조하세요. |
|
밸브 V-노치 볼 회전 |
시계 반대 방향으로 90도 회전하여 닫힘(밸브 본체의 액추에이터 측에서 볼 때) |
|
밸브 본체/액추에이터 동작 |
다이어프램 또는 피스톤 로터리 액추에이터를 사용하면 푸시-아래-에서-닫기(액추에이터 로드를 확장하면 밸브가 닫힘)와 푸시{4}}아래로{5}}열림(액추에이터 로드를 확장하면 밸브가 열림) 사이에서 필드-역전이 가능합니다. |
|
옵션 |
밀봉된 베어링 구조, 퍼지된 베어링 |
핵심 장점
괴상한 구조:편심 회전 설계는 밸브 코어와 시트 사이의 마찰을 줄여 마모를 최소화합니다.
안정적인 씰링:정격 유량의 0.01% 이하의 누출로 클래스 IV 밀봉 표준을 충족합니다.
정확한 조정:200:1의 높은 조정 비율과 향상된 등분비 흐름 특성이 결합되어 넓은 범위에 걸쳐 정밀한 조정이 가능하고 변동이 줄어듭니다.
양방향 흐름:양방향 흐름을 지원하여 다양한 배관 설계에 적응하고 현장 설치 제한을 줄여줍니다.-
응용
석유화학 산업:고온-및 고압-매체를 조절하여 누출 위험을 줄이는 데 사용됩니다.
전력 증기 시스템:증기 흐름을 안정화하고 작동 효율성을 향상시킵니다.
수처리 시스템:순환수 및 폐수 응용 분야에 적합하며 안정적인 흐름을 보장합니다.
야금 및 광업:마모성이 높은 매체에 적용 가능하여 교체 빈도가 줄어듭니다.
품질 관리
신뢰할 수 있는 재료:ASTM/EN 표준을 준수하는 재료를 사용합니다. 자료 보고서를 사용할 수 있습니다.
정밀한 제조:CNC 정밀 가공으로 정확한 밀봉이 보장됩니다.
엄격한 테스트:기밀성, 내압성, 유량, 수명 등 종합적인 테스트를 실시합니다.
100% 공장 검사:완전한 기계 검사; 공장 테스트 보고서는 배송 시 제공됩니다.
